滑移顶梁液压支架支柱系列
一、用途
滑移顶梁液压支架支柱与滑移顶梁液压支架配套使用，是液压支架的主要支撑承载部件，支柱支撑梁体，通过对顶梁的支撑承接工作面顶板的压力并保持恒阻，支柱主要由活柱、柱帽、油缸、底座等组成，通过液控单向阀和安全阀的控制，提升柱体，实现***高、***低采煤的高度。
二、使用环境及工作条件
（1）煤层倾角≤25°；
（2）底板不宜过软，支柱压入深度以不恶化底板状况，以不影响支架提柱为限，否则，应配备柱鞋。
三、技术特征
本系列产品执行MT112.1—2006《矿用单体液压支柱》标准。
型号含义：例如：DH28-650/140S
D代表单体液压支柱； H代表配套滑移顶梁液压支架； S代表双作用；
28表示支柱的***大高度为28 dm； 650为支柱的额定工作阻力(KN)；
140为支柱的油缸内径(mm)。
φ140缸径滑移顶梁液压支架支柱系列规格及主要技术特征见下表：
|
项 目 型 号 |
***大 |
***小 |
工作 |
工作 |
重量 |
支 柱 工 |
额工压 力 |
泵站 |
初撑力 |
工作 |
回柱 |
|
DH08-650/140S |
800 |
700 |
100 |
650 |
82.1 |
700～800 |
42.2 |
31.5 |
484.9 |
乳 |
远距离和近距离 |
|
DH10-650/140S |
1000 |
800 |
200 |
88.6 |
800～1000 |
||||||
|
DH12-650/140S |
1200 |
900 |
300 |
95.1 |
900～1200 |
||||||
|
DH14-650/140S |
1400 |
1000 |
400 |
101.3 |
1000～1400 |
||||||
|
DH16-650/140S |
1600 |
1100 |
500 |
108 |
1100～1600 |
||||||
|
DH18-650/140S |
1800 |
1200 |
600 |
114.3 |
1200～1800 |
||||||
|
DH20-650/140S |
2000 |
1300 |
700 |
120.7 |
1300～2000 |
||||||
|
DH22-650/140S |
2200 |
1400 |
800 |
127.2 |
1400～2200 |
||||||
|
DH24-650/140S |
2400 |
1500 |
900 |
133.7 |
1500～2400 |
||||||
|
DH26-650/140S |
2600 |
1600 |
1000 |
139.8 |
1600～2600 |
||||||
|
DH28-650/140S |
2800 |
1700 |
1100 |
148.5 |
1700～2800 |
||||||
|
DH30-650/140S |
3000 |
1825 |
1175 |
154.5 |
1825～3000 |
||||||
|
DH31.5-550/140S |
3150 |
1900 |
1250 |
550 |
159.3 |
1900～3150 |
35.7 |
||||
|
DH33-550/140S |
3300 |
1975 |
1325 |
164 |
1975～3300 |
||||||
|
DH35-550/140S |
3500 |
2075 |
1425 |
171 |
2075～3500 |
三、结构

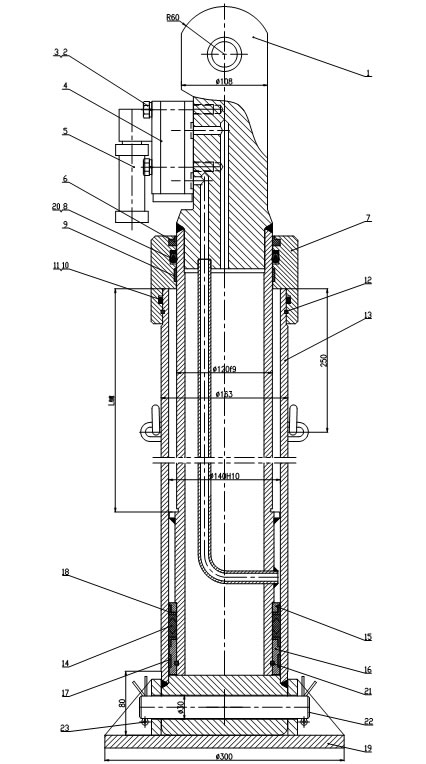

液压支柱由1活柱、2螺栓、3弹垫、4液控单向阀、5安全阀、6防尘圈、7柱帽、8蕾形密封圈、9活塞杆导向环、10 O形圈、11挡圈、12(21)连接钢丝、13油缸、14鼓形密封圈、15活塞挡圈、16下挡圈、17活塞导向环、18支撑环LW形、19底座、20蕾形圈用挡圈、22销轴、23开口销等零部件组成。（图一）
φ140缸径滑移顶梁液压支架支柱
φ125缸径滑移顶梁液压支架支柱系列规格及主要技术特征见下表：
|
项 目 型 号 |
***大 |
***小 |
工作 |
工作 |
重量 |
支 柱 工 |
额工压 力 |
泵站 |
初撑力 |
工作 |
回柱 |
|
DH14-500/125S |
1400 |
960 |
440 |
500 |
90.7 |
960～1400 |
40.74 |
31.5 |
386.56 |
乳 |
远距离和近距离 |
|
DH16-500/125S |
1600 |
1060 |
540 |
97.2 |
1060～1600 |
||||||
|
DH18-500/125S |
1800 |
1160 |
640 |
102.7 |
1160～1800 |
||||||
|
DH20-500/125S |
2000 |
1260 |
740 |
109.2 |
1260～2000 |
||||||
|
DH22-500/125S |
2240 |
1380 |
860 |
117.2 |
1380～2240 |
||||||
|
DH25-500/125S |
2500 |
1510 |
990 |
126.2 |
1510～2500 |
||||||
|
DH28-500/125S |
2800 |
1660 |
1140 |
134.5 |
1660～2800 |
||||||
|
DH31.5-450/125S |
3150 |
1850 |
1300 |
450 |
147.3 |
1850～3150 |
36.67 |

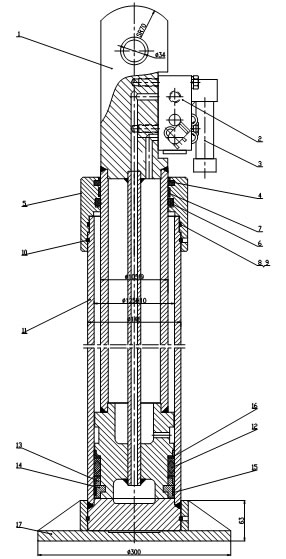

液压支柱由1活柱、2液控单向阀、3安全阀、4防尘圈、5柱帽、6蕾形密封圈、7活塞杆导向环、8 O形圈、9 O形圈用挡圈、10连接钢丝、11油缸、12鼓形密封圈、13活塞挡圈、14外卡键、15活塞导向环、16LW形支撑环、17底座零部件组成。
φ125缸径滑移顶梁液压支架支柱
